Construire un bâtiment de A à Z : une maison de garde-barrières

Message par papytrainz le Dim 13 Sep - 9:25

Bonjour

Je vous propose une construction intégrale d'une maison de garde-barrières comme celle-ci:





C'est un petit bâtiment simple, mais une bonne base pour l'apprentissage des techniques de base.

Pour cela vous aurez besoin:

Carton épais de 3 mm, contrecollé double face blanc ou carton plume (les plus agréables à travailler) ou vieux calendrier de même épaisseur.
Carton de boites d'emballage lisse blanc de préférence  de 1 mm d'épaisseur environ (les cartons de pliage des chemises neuves sont parfaits, mais des boites de biscuits feront aussi l'affaire)
Scotch double face pour moquette de 5 cm de largeur (en vente dans tous les supermarchés et avec un rouleau à 4 euros vous pourrez construire une trentaine de bâtiments (évitez les rouleaux plus petits sans pellicule de protection, l'emploi est difficile pour notre projet).
Des feuilles de couleur cartonnées (en 135 g/m² et 270 g/m²) en vente chez Lidl pour quelques euros les paquets de 25 feuilles... Pub gratuite, mais vous en trouverez en librairie aussi ...
Du plastique transparent fin pour les vitrages (assez rigide pour supporter le collage et les manipulations) Parties transparentes d'emballages, plastique de blister de présentation en supermarché....l'épaisseur n'a pas une grande importance du moment qu'on peut le découper facilement avec des ciseaux ou un cutter)
Des tubes de peinture acrylique ou gouache, en période de rentrés scolaire on en trouve partout... les pinceaux qui vont avec ( brosse plate et pinceaux gros,moyen et fin)
De la colle à bois acrylique blanche à séchage rapide en pot pour l'utiliser avec un pinceau... (un petit pot suffira, sauf si vous entreprenez la construction d'une ville entière)
Cutters gros et petits avec des lames neuves, règle et équerres plutôt épaisses et à bord droit (évitez les parties graduées amincies en bordure, en deux jours les bords sont foutus..). un réglet gradué ou un double décimètre d'écolier pour les mesure (si vous trouvez en demi-millimètre de graduation c'est mieux)
Une feuille de papier de verre fin ou très fin pour le crépi, et des limes à ongles en papier pour l'ébavurage des coupes du carton.
Un bocal vide pour l'eau des pinceaux et le nettoyage de la colle à bois, un chiffon propre (qui ne le restera pas) et une planche ou un vieux calendrier pour les découpes et éviter de ruiner la table de la cuisine ou votre bureau...

A suivre, Marc
avatar
papytrainz

Messages : 34
Date d'inscription : 10/08/2015
Age : 65
Localisation : AUVERGNE, FRANCE

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Construire un bâtiment de A à Z : une maison de garde-barrières

Message par michel le Lun 14 Sep - 13:32

un petit merci en passant pour ces infos de préparation

amitiés
avatar
michel
Admin

Messages : 203
Date d'inscription : 25/07/2015
Age : 61
Localisation : Bobigny

Voir le profil de l'utilisateur http://modeliste17.forumactif.org

Revenir en haut Aller en bas

Re: Construire un bâtiment de A à Z : une maison de garde-barrières

Message par papytrainz le Mer 16 Sep - 16:53

Bonjour voici le plan du pignon de la maison de garde-barrières, il est dessiné au 1/50 pour plus de lisibilité, mais j'en ai fait une réduction pour le 1/87°, copiez l'image et vérifiez si l'échelle est respectée avant que je diffuse les autres plans, en vérifiant avec un double décimètre que la cote de largeur de 500 cm donne bien 5.75 cm sur le plan...



Amicalement, Marc
avatar
papytrainz

Messages : 34
Date d'inscription : 10/08/2015
Age : 65
Localisation : AUVERGNE, FRANCE

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Construire un bâtiment de A à Z : une maison de garde-barrières

Message par papytrainz le Ven 18 Sep - 18:42

Voici les façades de long-pan de la maison de garde-barrières:





Prochaine étape la construction....

Amicalement, Marc
avatar
papytrainz

Messages : 34
Date d'inscription : 10/08/2015
Age : 65
Localisation : AUVERGNE, FRANCE

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Construire un bâtiment de A à Z : une maison de garde-barrières

Message par michel le Ven 18 Sep - 19:12

C'est vraiment super c'est magnifique
Merci
avatar
michel
Admin

Messages : 203
Date d'inscription : 25/07/2015
Age : 61
Localisation : Bobigny

Voir le profil de l'utilisateur http://modeliste17.forumactif.org

Revenir en haut Aller en bas

Re: Construire un bâtiment de A à Z : une maison de garde-barrières

Message par michel le Sam 19 Sep - 9:51

Désolé pour la réponse tardive (boulot oblige) apres impression les cote de la maison sont OK merci Marc
avatar
michel
Admin

Messages : 203
Date d'inscription : 25/07/2015
Age : 61
Localisation : Bobigny

Voir le profil de l'utilisateur http://modeliste17.forumactif.org

Revenir en haut Aller en bas

Re: Construire un bâtiment de A à Z : une maison de garde-barrières

Message par papytrainz le Sam 19 Sep - 13:52

Bon, maintenant qu'on sait que l'échelle est respectée malgré le passage par la moulinette du forum et des ordinateurs, (attention cependant certaines imprimantes proposent d'ajuster la page à la place disponible sur le papier, et là l'échelle sera erronée, donc bien vérifier la correspondance des cotes indiquée au premier post de ce sujet) on va pouvoir attaquer les choses sympathiques... Pour ceux que le dessin des briques rebute, je vais sortir une planche qui comportera les parties en briques, le soubassement et les ouvertures de façon à les découper directement avant collage sur la maquette, mais les deux méthodes seront présentées et vous choisirez en fonction de l'endroit où sera implantée la maison de garde (en arrière plan , un collage sera suffisant, en premier plan l'option "Haut Détail" (HD) sera préférable...

A suivre, Marc
avatar
papytrainz

Messages : 34
Date d'inscription : 10/08/2015
Age : 65
Localisation : AUVERGNE, FRANCE

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Construire un bâtiment de A à Z : une maison de garde-barrières

Message par papytrainz le Sam 26 Sep - 19:56

Bonsoir, cette fois on attaque la construction...

ERRATUM : sur le plan du pignon en vertical figure une cote de 240, qui en fait doit être 270... pensez à corriger avant le dessin des découpes , si vous utilisez les plans comme gabarit, pas de souci, le dessin est bon seule l'écriture est erronée...

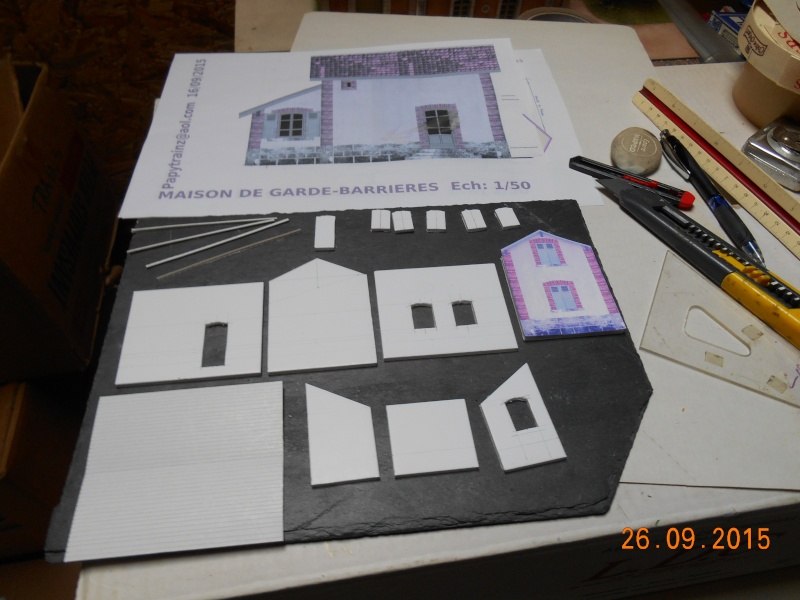

Tracer et découper les pièces constituant les murs dans du carton-plume de 3 mm d'épaisseur suivant les plans, sans oublier de déduire les épaisseurs de murs (les murs pignons doivent occuper toute la largeur, alors que les cotés doivent être diminués de 2 épaisseurs de carton-plume) Les murs latéraux de l'appentis doivent aller jusqu'à l'angle également, alors que le mur de façade doit être diminué de 2 épaisseurs également:



Le toit, coupé dans du carton de 1 mm , doit être rayé au cutter (pas de 2 mm ) pour reproduire les voliges en sous face des débords de toiture (le faire en une seule partie pliée sur un trait de cutter sur l'autre face)



Afin d'assurer le bon équerrage du bâtiment, un plancher est installé (dimension du bâtiment moins l'épaisseur des murs, placé 6 mm au dessus des cintres des ouvertures)



Coller les autres murs et garder 10 minutes sous presse (vous n'êtes pas obligés d'utiliser une bombe de colle en aérosol  Laughing )



Même opération sur l'appentis, mais le plancher est au niveau du sol pour plus de facilité



On fait un renfort de l'angle du toit principal (même angle que les pignons) collé au centre du bâtiment, bien d'équerre avec la pliure du faîtage



Je continue dans quelques instants...


Dernière édition par papytrainz le Sam 26 Sep - 20:58, édité 2 fois
avatar
papytrainz

Messages : 34
Date d'inscription : 10/08/2015
Age : 65
Localisation : AUVERGNE, FRANCE

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Construire un bâtiment de A à Z : une maison de garde-barrières

Message par michel le Sam 26 Sep - 20:18

Génial merci
avatar
michel
Admin

Messages : 203
Date d'inscription : 25/07/2015
Age : 61
Localisation : Bobigny

Voir le profil de l'utilisateur http://modeliste17.forumactif.org

Revenir en haut Aller en bas

Re: Construire un bâtiment de A à Z : une maison de garde-barrières

Message par papytrainz le Sam 26 Sep - 21:17

Suite de la construction:

Même traitement de la sous face du toit de l'appentis (sa largeur doit être légèrement inférieure à celle du pignon contre lequel il s'adosse)



Un renfort collé sous le toit est réalisé en carton-plume:



Le volume prend forme:





On va maintenant détailler les dessous de toiture:

Dans du carton de 1 mm d'épaisseur, découper des bandes de 1 à 1,5 mm de large et les coller sur chant en bordure des rives des toits, et avec un pas de 6 mm environ en partie basse du toit de l'appentis:



On peut déjà appliquer une première couche en sous face des parties dépassant des maçonneries (pas de précautions particulières, on fignolera après...)



La suite bientôt, Marc
avatar
papytrainz

Messages : 34
Date d'inscription : 10/08/2015
Age : 65
Localisation : AUVERGNE, FRANCE

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Construire un bâtiment de A à Z : une maison de garde-barrières

Message par joel88 le Sam 26 Sep - 21:18

MERCI Marc....c'est super......
avatar
joel88

Messages : 315
Date d'inscription : 25/07/2015
Age : 47
Localisation : menil en xaintois 88500

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Construire un bâtiment de A à Z : une maison de garde-barrières

Message par michel le Sam 26 Sep - 22:11

Il faut que n'imprime lol
avatar
michel
Admin

Messages : 203
Date d'inscription : 25/07/2015
Age : 61
Localisation : Bobigny

Voir le profil de l'utilisateur http://modeliste17.forumactif.org

Revenir en haut Aller en bas

Re: Construire un bâtiment de A à Z : une maison de garde-barrières

Message par joel88 le Dim 27 Sep - 12:01

LA....ça me donne envie......trés beau tuto;bien construit......MERCI Marc.
avatar
joel88

Messages : 315
Date d'inscription : 25/07/2015
Age : 47
Localisation : menil en xaintois 88500

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Construire un bâtiment de A à Z : une maison de garde-barrières

Message par papytrainz le Lun 28 Sep - 14:26

Bonjour suite du tuto de construction, cette fois on attaque le vif du sujet:

Plier une bande de papier fort (270 gr/m²) de 11 mm de large en deux en la marquant d'un trait de cutter au milieu, et toujours au cutter, marquer des traits perpendiculaires au pas de 1 mm (là vous allez savoir si vous êtes habiles avec un cutter ( pour avoir des traits parallèles, utiliser deux équerres une grande contre laquelle vous appuierez la bande de papier, l'autre que vous ferez glisser contre elle et qui guidera votre lame). La couleur du papier n'est pas très importante , toutefois il est plus simple de prendre une couleur proche de la brique (attention en échelle réduite, choisir des tons pastels au risque de faire criard), mais si la couleur finale ne convient pas, un coup de peinture acrylique et on corrige.... La bande remise en forme par pliage central est collée aux angles (bien sûr en suivant la pente du toit)



On grave une bande de carton à face lisse blanche d'environ 0.8 mm d'épaisseur avec un bic sans encre, la bille fait un creux adouci, plus conforme aux joints des pierres.
Le tout est collé en bonne place suivant les dessins des bâtiments, et on peu passer une couche de gris foncé diluée pour marquer les joints. On découpe dans une feuille de papier de verre fin (grain 120) en coupant au dos de la feuille , pour pouvoir tracer sans abimer votre mine de crayon (attention de penser à inverser le dessin, sinon : à refaire ). Coller en place .

Réalisation des toits:

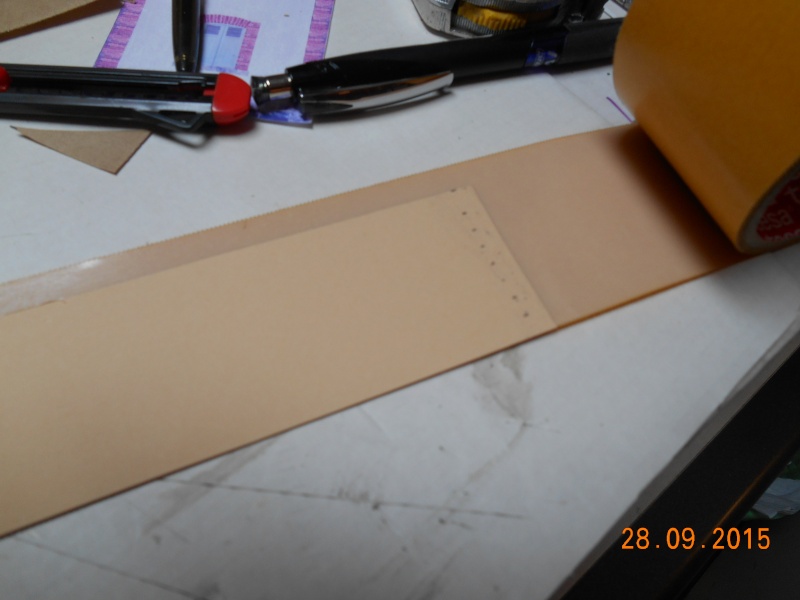

coller au dos d'une feuille de papier de couleur (125 g/m²) une bande de scotch double face pour moquette, en prenant pour largeur la dimension de la pente du toit et en longueur la longueur du faîtage du toit augmentée d'une marge de 5 mm environ:



Tracer au pas de 3 mm verticalement au crayon porte mine (dans le sens de la pente du toit)



Coller une seconde bande de scotch moquette sur une autre feuille de papier de même épaisseur (j'ai pris une couleur différente pour la visibilité en photo, mais ce n'est pas nécessaire, c'est plus lisible c'est tout, et le toit sera peint ou patiné)



Dans cette feuille nouvelle, couper de fines bandes (maximum 1mm le plus régulièrement possible), et les coller (en enlevant le papier de protection du scotch, en suivant les traits tracés précédemment:





Couper les extrémités des bandes au ras de la feuille de base, poser une feuille de papier dessus et poncer fortement avec une équerre ou l'extrémité d'un double décimètre, afin d'assurer un collage parfait ( la feuille de papier permet de ne pas tout chambouler lorsque l'on appuie pour que le double face colle parfaitement) :



toujours dans la seconde feuille munie de son scotch moquette, découper des bandes de 2 mm de large,



Couper la partie sur laquelle on a collé les bandelettes de 1 mm ,  en bandes de 6 mm de large, perpendiculairement aux petites bandes, (soit pour le toit de l'appentis 7 bandes de 6 mm de large) EN COUPANT SUR LE RECTO, avec une lame neuve, passer plusieurs fois en souplesse pour ne pas arracher les bandelettes. (si cela se produit, la colle moquette reste souple et on peut reprendre les défauts avant d'aller plus loin)





Commencer la pose en partant (comme pour un vrai toit) du bas du rampant, en collant d'abord une bande de 2 mm (bien sûr en enlevant la feuille de protection du double face)



Sur cette première bande, coller une bande de 6 mm les bandelettes de 1 mm dessus bien sûr



Contre cette bande de 6 mm, coller une bande de 2 mm, et dessus une bande de 6 mm décalée d'une moitié de "tuile":





Je continue plus bas....


Dernière édition par papytrainz le Lun 28 Sep - 16:12, édité 4 fois
avatar
papytrainz

Messages : 34
Date d'inscription : 10/08/2015
Age : 65
Localisation : AUVERGNE, FRANCE

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Construire un bâtiment de A à Z : une maison de garde-barrières

Message par papytrainz le Lun 28 Sep - 14:40

Voilà je reprends...

Continuer en décalant à chaque rangée de "tuiles":



Couper les parties qui dépassent du carton support du toit, par dessous:





Dans une feuille de papier dessin 125 g découper une bande de 4 mm de large, de la longueur du rampant,  biseauter les extrémités à 60°, et les coller de part et d'autre du toit, et une bande de 4 mm pliée en son milieu pour représenter le zinc qui assure l'étanchéité avec l'autre bâtiment:





Voilà le toit de l'appentis est presque terminé, et ça commence à ressembler à un petit bâtiment....

Prochaine étape, le bâtiment principal et les encadrements de fenêtres, avant les fenêtres elles-mêmes et la décoration finale... Plus deux ou trois astuces...

Marc
avatar
papytrainz

Messages : 34
Date d'inscription : 10/08/2015
Age : 65
Localisation : AUVERGNE, FRANCE

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Construire un bâtiment de A à Z : une maison de garde-barrières

Message par joel88 le Lun 28 Sep - 16:30

Superbe tuto Marc.J'attend la suite.
Very Happy
avatar
joel88

Messages : 315
Date d'inscription : 25/07/2015
Age : 47
Localisation : menil en xaintois 88500

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Construire un bâtiment de A à Z : une maison de garde-barrières

Message par michel le Ven 6 Nov - 18:16

Après quelques temps d'absence me revoilà c'est génial un grand merci Marc pour ce tutos génial, dans quelques jours (13) je suis en retraite de la SNCFet je pourrais plus me consacrer au forum surtout sur le recrutement un grand merci Marc pour ce tutos magnifique
